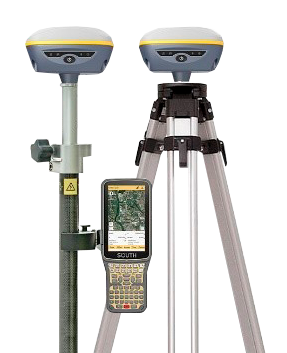

Equipado con la nueva generación de board y algoritmos GNSS

  RTK,más potente con 965 canales, el G7 puede

rastrear la señal de todas las constelaciones,incluida la señal

B3 de los satélites BDS. Su antena GNSS de alto rendimiento se

actualiza con una fuerte capacidad anti-interferente y una

capacidad de captura de señal satelital sensible, para rastrear

más satélites en entornos hostiles. El sistema es mucho más alto,

se puede adaptar al trabajo de mayor

Señales de satélite rastreadas simultáneamente

Seguimiento de señales

1598 canales

GPS: L1, L1C, L2C, L2P, L5

GLO: G1, G2, G3

BDS: BDS-2: B1I, B2I, B3I BDS-3: B1I, B3I, B1C, B2a, B2b*

GAL: E1, E5A, E5B, E6C, AltBOC*

QZSS: L1, L2C, L5*

SBAS: L1*

IRNSS: L5*

MSS L-Band (Reserva)

Tasa de salida de posicionamiento:1Hz~20HzInitialization time: <10s

Características GNSS

Tiempo de inicialización: <10s

Fiabilidad de inicialización: >99.99%

Precisión en Posicionamiento

DGPS (códigos)

Horizontal: ±0.25m+1ppm Vertical: ±0.50m+1ppm

Mediciones GNSS estáticas

SBAS precisión: Típicamente<5m 3DRMS

Levantamiento RTK

Horizontal: ±2.5mm+0.5ppm Vertical: ±5mm+0.5ppm

Red RTK

Horizontal: ±8mm+1ppm Vertical: ±15mm+1ppm

Compensación de inclinación IMU

Horizontal: ±8mm+0.5ppm Vertical: ±15mm+0.5ppm

Rango de compensación IMU

Incertidumbre adicional horizontal típicamente menor de 10 mm + 0,7 mm / ° inclinación menor a 30 °

Interacción de usuario

Sistema Operativo

Linux

Botones

Un botón de operación

Indicadores

Cuatro luces indicadoras (datalink, satélites, bluetooth y batería)

Web UI

UIP ara configurar y monitorear libremente el receptor accediendo al servidor web a través de Wi-Fi y USB

Guía de voz

La tecnología de voz inteligente iVoice proporciona estado y guía de voz

Desarrollo secundario

Compatible con chino, inglés, coreano, ruso, portugués, español, turco y definición de usuario

Proporciona paquete de desarrollo secundario

Características del Hardware

Dimensiones

135mm(Diámetro)x84.75mm(Alto)

Peso

0.97kg (con batería incluida)

Material

Carcasa de aleación de aluminio y magnesio

Temperatura de operación

-45°C~+70°C

Temperatura de almacenamiento

-55°C~+85°C

Humedad

1 00% sin condensación

Impermeabilidad/protección polvo

Estándar IP67, protegido en casis de inmersión prolongada a profundidades de hasta 1 m

Golpes y vibración

Estándar IP67, totalmente protegido contra polvo transportado por viento

Fuente de alimentación

Protección en caídas naturales estando instalado en el bastón a 2 m sobre concreto rígido

Batería

9-25V DC, protección por subidas de voltaje

Duración de batería

Interna, de litio de 6800mAh, 3.7V

Comunicaciones

Puertos (I/O)t

5PIN LEMO alimentación externa + RS232, 7PIN USB externo (OTG)+Ethernet

Módem inalámbrico

1 interfaz de antena de radio UHF

Radio interna, configurable a 1W/2W/3W, con rango de trabajo típico de 8KM

Rango de Frecuencia

Radio repetidor

410-470MHz

Protocolos de comunicación

Farlink, Trimtalk450s, SOUTH, HUACE, Hi-target, Satel

Módulo Bluetooth dual

BLEBluetooth 4.0 estándar, compatible con dispositivos Android e IOS

Bluetooth 2.1 + EDR estándar

Comunicación NFC

Emparejamiento en rango corto (menor a 10cm) automático entre receptor y controlador

(Es necesario también que el controlador cuente con módulo de comunicación NFC)

WIFI

Estándar

802.11 b/g estándar

Punto de acceso WIFI

El punto de acceso WIFI permite que cualquier terminal móvil se conecte y acceda al servidor web

Enlace de datos WIFI

Interno para el control y monitoreo del receptor

El receptor tiene la capacidad de transmitir correcciones vía WIFI

Almacenamiento/ Transmisión

Memoria

8GB SSD de almacenamiento interno

Transmisión de Datos

Admite almacenamiento USB externo y almacenamiento de ciclo automático (eliminar la data más antigua)

Intervalo de registro modificable, grabación de datos crudos con frecuencia de hasta 50Hz

Transmisión de datos vía USB, permite descarga de datos a través de FTP/HTTP

Formatos de datos

Formatos de correcciones: CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2

Formato de salida de datos GPS: NMEA 0183, PJK coordenadas planas, código binario, Trimble GSOF

Modelos de red compatibles: VRS, FKP, MAC, totalmente compatible con el protocolo NTRIP

Sistema de detección inercial

Medición inclinada (Opcional)

Compensador de inclinación incorporado, que corrige las coordenadas

Inclinación o centrado del bastón

Burbuja electrónica

Sensores de temperatura incorporados, que adoptan tecnología inteligente de control de temperatura

Termómetro

que puede monitorear y puede monitorear y ajustar la temperatura del receptor en tiempo real
